Создание полноценного загородного SPA-комплекса, объединяющего баню, просторную открытую террасу и подогреваемую уличную купель, давно вышло за рамки строительства простой деревянной коробки на краю участка. В климатических условиях Сибири, где сезонные перепады температур достигают 80–90 °C, хаотичная застройка без инженерного проекта приводит к фатальным ошибкам. Нарушение противопожарных разрывов оборачивается судебными исками соседей и предписаниями о сносе, ошибка в расчете фундамента террасы — обрушением конструкции под весом купели с водой, а пренебрежение правилами физики пара — гниением утепленного каркаса и пожаром. В этой статье мы подробно разберем, как грамотно спланировать домашний SPA-ансамбль с соблюдением строительных сводов правил СП, норм ПУЭ и требований теплотехники.
Оглавление:
- Градостроительные нормы и посадка SPA-комплекса на участке (СП 53.13330.2011)
- Инженерная безопасность: печной узел, дымоход и электрика во влажных зонах
- Теплофизика и долговечность: камерная сушка леса, пароизоляция и вентиляция Bastu
- Гидротехническая интеграция уличной купели на террасе
- 10 критических ошибок при проектировании и строительстве SPA-комплекса
- Итоговый вывод

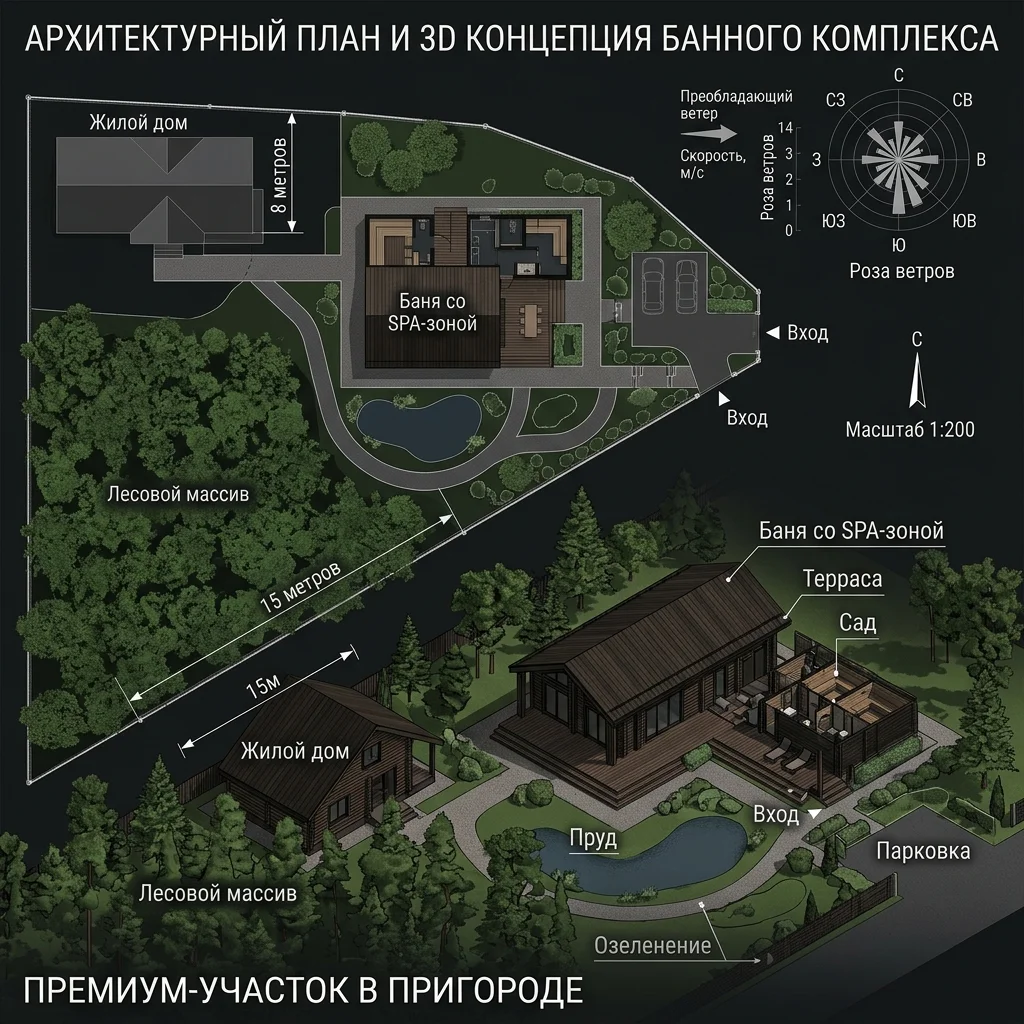

Градостроительные нормы и посадка SPA-комплекса на участке (СП 53.13330.2011)
Любое проектирование начинается с генерального плана земельного участка. Каркасно-модульные и деревянные строения относятся к классу конструктивной пожарной опасности С3. Нарушение дистанций до смежных участков или жилого дома не только создает угрозу лавинообразного распространения огня при пожаре, но и нарушает Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», а также свод правил СП 53.13330.2011 (актуализированная редакция СНиП 30-02-97*).
При планировании посадки комплекса на участке необходимо выдерживать следующие минимально допустимые расстояния:
| Точка отсчета на генеральном плане | Минимальный разрыв (м) | Нормативный документ | Инженерное обоснование ограничения |
|---|---|---|---|
| Жилой дом на участке (или смежном влаждении) | 8,0 | СП 53.13330.2011 | Ограничение передачи теплового излучения, защита фасадов от возгорания |
| Другие деревянные строения на участке | 15,0 | СП 53.13330.2011 | Предотвращение перехода пламени при высокой пожарной нагрузке |
| Кромка лесного массива | 15,0 | СП 53.13330.2011 | Создание защитного противопожарного барьера от лесных пожаров |
| Красная линия улицы / Проезжая часть | 5,0 / 6,0 | СП 53.13330.2011 | Обеспечение проезда спецтехники МЧС и защита от ДТП |
| Высокорослые / Среднерослые деревья | 4,0 / 3,0 | СП 53.13330.2011 | Защита кровли от падения ветвей, безопасность корневой системы |
| Граница смежного участка (забор) | 1,0 (3,0 при деревянном заборе) | СП 53.13330.2011 | Обслуживание фасада, предотвращение стока воды на соседей |
В условиях Сибири критическое значение имеет ориентация комплекса по сторонам света и учет розы ветров. Баню с дровяной печью и уличной купелью следует располагать с подветренной стороны по отношению к основному жилому дому. Это гарантирует, что дым при растопке печи не будет затягиваться в окна спален или вентиляционную систему коттеджа. Открытую террасу с зоной отдыха оптимально ориентировать на юг или юго-запад: такое решение обеспечивает максимальную инсоляцию весной и осенью, позволяя с комфортом отдыхать на свежем воздухе даже при прохладной погоде. Подробный инженерный расчет посадки строений и снижения затрат на отопление мы разбирали в статье о расположении строений на участке.
Инженерная безопасность: печной узел, дымоход и электрика во влажных зонах
Статистика возгораний в частных банях неумолима: более 70% пожаров происходит из-за нарушений в конструкции печного узла и электрической проводки. Древесина при длительном воздействии температур выше +120 °C подвергается термическому разложению (пиролизу), ее температура самовоспламенения снижается, и в какой-то момент балка или перекрытие вспыхивают без прямого контакта с открытым пламенем.
Нормативное устройство печного узла и дымохода (СП 7.13130.2013)
В соответствии с правилами пожарной безопасности СП 7.13130.2013, для каждой печи проектируется индивидуальный дымовой канал. Общая высота дымовой трубы от колосниковой решетки до устья на кровле должна составлять не менее 5 метров: только так создается стабильное разрежение в топке и исключается обратная тяга при сильных сибирских ветрах.
Площадь сечения дымохода напрямую зависит от тепловой мощности банной печи:
- При мощности до 3,5 кВт — сечение канала не менее 140×140 мм (196 см²);
- При мощности от 3,5 до 5,2 кВт — не менее 140×200 мм (280 см²);
- При мощности от 5,2 до 7,0 кВт — не менее 140×270 мм (378 см²).

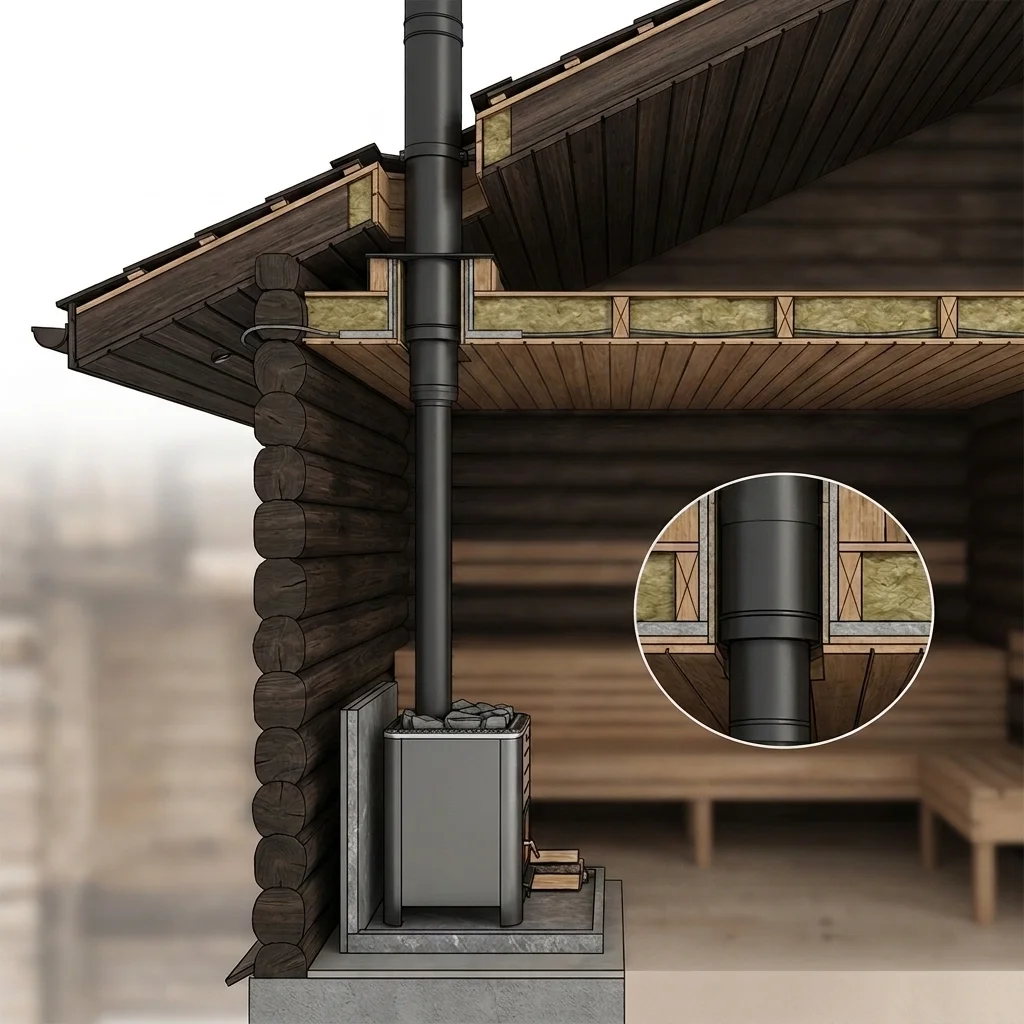

При пересечении дымоходом деревянного чердачного или межэтажного перекрытия обустраивается противопожарная разделка. Согласно нормативам, толщина разделки из негорючего материала (базальтового картона, минерита, суперизола) должна превышать толщину самого перекрытия минимум на 70 мм. Опирать жесткие элементы разделки на деревянные балки запрещено: конструкция должна оставаться независимой для компенсации температурного расширения и усадочных процессов. Расстояние от внутренней поверхности дымового канала («от дыма») до незащищенных горючих конструкций должно быть не менее 500 мм, а при наличии защитного экрана из оцинкованного металла по асбестовому картону толщиной 10 мм — не менее 380 мм. Перед топочной дверцей на деревянный пол обязательно монтируется металлический предтопочный лист размером 500×700 мм, а расстояние от топки до противоположной стены должно составлять не менее 1250 мм. Детальное сравнение тепло генераторов и норм пожарной безопасности можно изучить в нашем руководстве по выборе банной печи.
Электробезопасность во влажных помещениях (ПУЭ и ГОСТ Р 50571.12-96)
Помещения SPA-комплекса сочетают в себе экстремальную влажность (до 100% в моечной и душевой) и высокую температуру (до +110 °C в парной). Согласно Правилам устройства электроустановок (ПУЭ Глава 7.1), эти зоны классифицируются как особо опасные.
ГОСТ Р 50571.12-96 делит банный комплекс на четыре жестко нормируемые зоны:
- Зона 0: Внутренний объем чаши купели, ванны или душевого поддона. Здесь допускается только оборудование с напряжением до 12 В и степенью защиты не ниже IPX7 (защита при погружении в воду).
- Зона 1: Пространство над купелью или душем на расстоянии до 0,6 м и высотой до 2,25 м. Требуется класс защиты от водяных струй IPX5.
- Зона 2: Пространство в радиусе 0,6 м вокруг зоны 1. Минимальная защита — IPX4 (от брызг со всех сторон).
- Зона 3: Пространство в радиусе до 2,4 м от зоны 2. Допустима защита IPX1 (в общественных зонах — IPX5).
Критическое правило ПУЭ (п. 7.1.40), которое часто нарушают неквалифицированные монтажники: в саунах, парилках, мыльных и душевых помещениях категорически запрещена прокладка проводов в металлических трубах и гибких металлических гофросетчатых рукавах. Физика запрета проста: при перепадах температур от сибирских морозов (-40 °C) до рабочего нагрева (+100 °C) внутри закрытого металлорукава неизбежно выпадает обильный конденсат. Металл быстро корродирует, острая кромка разрушает изоляцию провода, и фазный потенциал выносится на влажные деревянные конструкции или металлический корпус печи.
Для проводки внутри парной применяются исключительно специализированные термостойкие силиконовые кабели марок РКГМ или ПРКС, рассчитанные на длительную работу при температурах до +180 °C. Любые распределительные коробки, выключатели и розетки выносятся за пределы влажных и горячих зон — в сухой предбанник или комнату отдыха. Все линии, питающие SPA-комплекс, уличную террасу и подогрев купели, в обязательном порядке защищаются устройством защитного отключения (УЗО) или дифференциальным автоматом с током утечки не более 30 мА.
Теплофизика и долговечность: камерная сушка леса, пароизоляция и вентиляция Bastu
Срок службы деревянной бани напрямую зависит от контроля над влажностью древесины и движением пара внутри стен. Ошибки в теплотехническом расчете превращают утеплитель в губку, после чего каркас теряет до 80% теплоизолирующих свойств за один зимний сезон.
Почему сырой лес недопустим для силового каркаса (СП 64.13330.2017)
Использование пиломатериалов естественной влажности (30–40% и выше) для сборки силового каркаса и крыши бани — грубейшая ошибка. Когда такая древесина начинает высыхать внутри готовой стены, происходит неравномерная усушка: баня дает усадку до 5–6 см на этаж. Стойки и балки коробит, их крутит винтом, между досками и утеплителем раскрываются сквозные щели — мостики холода. В результате натяжение разрывает пароизоляционную пленку, теплый влажный воздух устремляется в базальтовую вату, где мгновенно конденсируется. Внутри стены начинается активное гниение и рост плесневых грибов.
Согласно нормам СП 64.13330.2017 и ГОСТ, для несущих конструкций должна применяться древесина строгой камерной сушки с влажностью не более 12–15%. При термической обработке в сушильных камерах при температуре до +80 °C происходит полная стерилизации древесины (погибают личинки насекомых и споры грибов), а материал стабилизирует геометрию. Для внутренней отделки парной (вагонка, полки) применяется древесина столярной влажности 6–10%. Только такие параметры гарантируют, что отделку не поведет, а стыки не разойдутся щелями при эксплуатации.
Технология пароизоляции и обязательный вентзазор
В парном отделении, где парциальное давление водяного пара достигает экстремальных значений, применение обычных строительных мембран или полиэтиленовых пленок недопустимо. Здесь монтируется сплошной экран из плотной алюминиевой фольги толщиной 80–100 мкм (на потолок устанавливается строго 100 мкм). Фольга выполняет две функции: служит абсолютным барьером для пара (паропроницаемость равна нулю) и работает как инфракрасное зеркало, возвращая лучистое тепло обратно в помещение.
Монтаж деревянной вагонки вплотную к фольге без воздушного зазора — критическая технологическая ошибка. Между фольгированным слоем и тыльной стороной отделки обязательно формируется вентиляционный зазор шириной 20–30 мм путем набивки вертикальной обрешетки из антисептированного бруска. Без этого зазора фольга не сможет отражать тепловое излучение, а водяной пар, проникающий сквозь микрощели вагонки, будет сконденсирован на холодном металле в виде капель. Тыльная сторона древесины окажется в постоянной сырости, почернеет и сгниет за 1–2 года. Вентзазор обеспечивает постоянную конвекцию воздуха и просушку вагонки изнутри. Все нахлесты фольги (100–300 мм) герметично проклеиваются специализированным металлизированным скотчем на акриловой основе, устойчивым к температурам до +120 °C. Полный разбор устройства стенового пирога доступен в нашей статье про анатомии стен и пароизоляции.
Правильная организация воздухообмена: вентиляция Bastu
В герметичном современном каркасно-модульном комплексе естественная инфильтрация через щели отсутствует. Без организованного воздухообмена в парной быстро накапливается углекислый газ (CO₂), что вызывает у людей слабость, головокружение и тяжесть в дыхании вместо оздоровительного эффекта.
Для парных оптимальной признана конвекционная вентиляционная система Bastu (Басту). Она работает на законах гравитационной физики:
- Приток свежего воздуха: Обустраивается под дровяной или электрической печью на высоте 10–30 см от уровня пола (сечение канала 50–100 мм). Холодный воздух с улицы засасывается под печь, моментально нагревается от горячего корпуса и устремляется к потолку, не создавая сквозняков по ногам.
- Вытяжка отработанного воздуха: Вертикальный короб сечением 80–125 мм монтируется на противоположной от печи стене. Заборное отверстие располагается внизу, на высоте 20–30 см от пола (ниже уровня полков). Остывший, насыщенный углекислотой и тяжелой влагой воздух опускается вниз, затягивается в короб и выбрасывается наружу.
- Запрет вывода на чердак: Вытяжной канал Bastu категорически запрещено выводить в пространство неотапливаемого чердака. В сибирский мороз горячий влажный пар на чердаке моментально превратится в кубометры инея и льда на стропилах. При потеплении этот лед растает и затопит перекрытия. Вытяжка выводится строго сквозь стену на фасад или через утепленный проходник на кровлю. Подробнее о долговечности архитектурных решений читайте в нашем материале о долговечности каркасных строений.

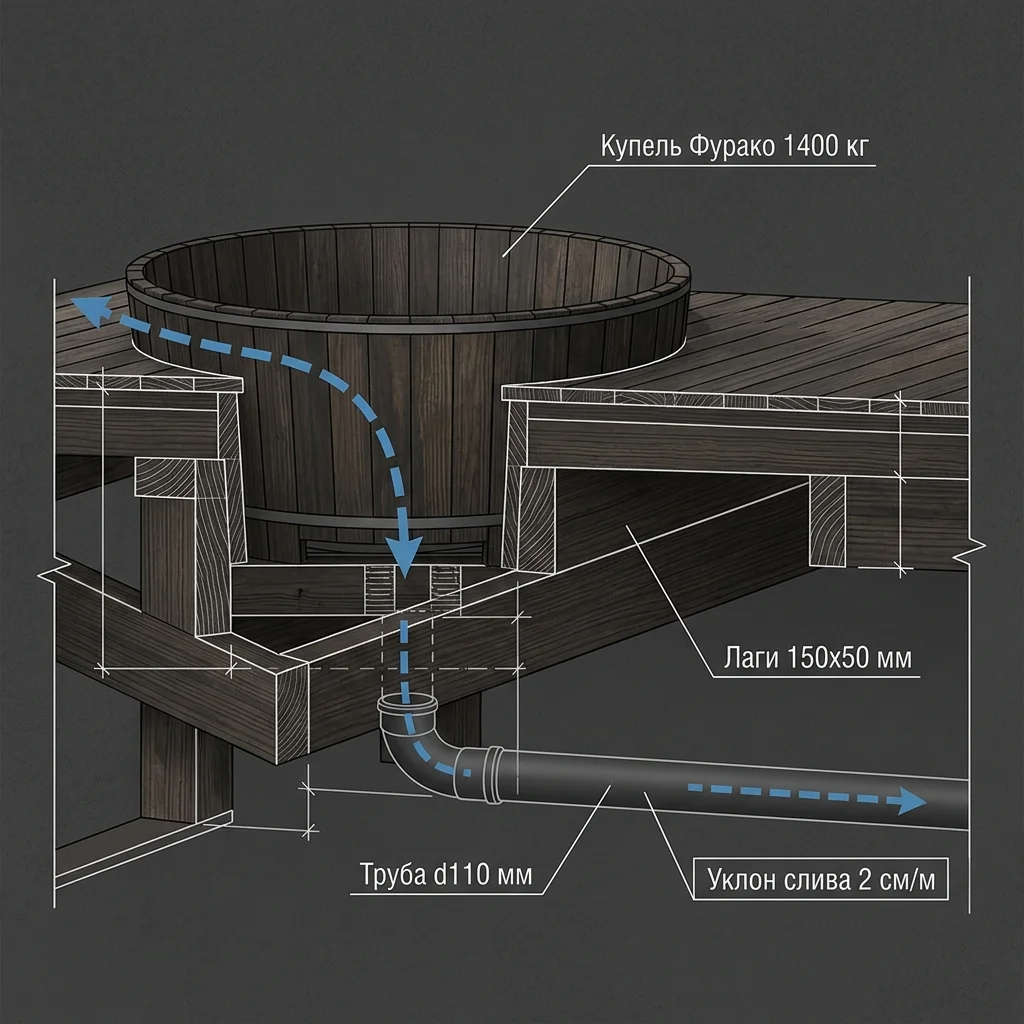

Гидротехническая интеграция уличной купели на террасе
Уличная подогреваемая купель (Фурако) — роскошный элемент SPA-комплекса, который предъявляет серьезные требования к несущей способности конструкций и инженерным сетям.
Расчет статических нагрузок на конструкцию террасы
Стандартная открытая терраса загородного дома проектируется под бытовую полезную нагрузку 150–200 кг/м². Установка на такую площадку купели без конструктивного расчета приводит к прогибу лаг, разрушению террасной доски и обрушению подиума.
Купель диаметром 1,5–1,8 метра вмещает около 1000 литров (1 кубический метр) воды, что эквивалентно 1000 кг чистой массы. Добавляем собственный вес кедровой или композитной чаши с интегрированной печью (150–200 кг) и вес 3–4 отдыхающих людей (250–300 кг). Суммарная статическая нагрузка достигает 1300–1400 кг. При площади опоры чаши около 1,5 м² удельное давление на конструкцию составляет 900 кг/м², что в 4,5 раза превышает стандартный запас прочности бытовой террасы.
Для надежной интеграции купели применяются два инженерных решения:
- Усиленный силовой каркас: В зоне установки купели шаг несущих винтовых или железобетонных свай учащается до 1,0–1,2 м. Несущие лаги из сухой антисептированной лиственницы или сосны монтируются из бруса сечением не менее 150×50 мм с шагом не более 400 мм. Чистовой настил выполняется из палубной или террасной доски толщиной от 40 мм.
- Независимый монолитный подиум: Под купель заливается отдельная железобетонная плита толщиной 100–120 мм с армированием дорожной сеткой на песчано-гравийной подушке. Терраса обходит чашу по периметру через компенсационный деформационный зазор в 10–15 мм, исключая передачу вибраций и веса на основной настил.
Водоотведение, уклоны и опасность залпового сброса в септик
Система слива воды из купели требует внимательного отношения к гидравлике и экологии участка. В днище чаши монтируется донный слив диаметром не менее 50 мм с защитной решеткой от крупного мусора, а в 30–50 мм от верхнего края борта устанавливается переливной патрубок с обратным клапаном, предотвращающий переполнение купели. Отходящая сливная трасса укладывается с нормативным уклоном не менее 2 см на 1 метр длины (0,02 по СП 30.13330.2020) в сторону приемного колодца.
Критическая ошибка автономии — подключение слива купели напрямую в бытовую станцию биологической очистки (септик). Полный слив 1000 литров воды через трубу 50 мм происходит за 15–20 минут. Такой залповый сброс в 3–4 раза превышает приемную способность стандартного септика (обычно рассчитанного на сброс 200–300 л/час). Мощный поток воды переполнит приемные камеры, полностью вымоет из системы активный ил (анаэробные и аэробные бактерии) и затопит электрику компрессора. Очистная станция выйдет из строя, и на участке появится стойкий запах канализации. Слив из купели должен отводиться в отдельный дренажный колодец, ливневую канализацию или на рельеф (при наличии уклона и отсутствии соседей снизу) через подземную магистраль из труб НПВХ диаметром 110 мм.
Эксплуатация купели при сибирских морозах (-40 °C)
В зимний период стоячая вода в купели при отрицательных температурах начинает замерзать уже через 10–12 часов. При переходе в лед вода расширяется на 9%, развивая колоссальное давление, которое разрывает деревянные клепки, раскалывает композитные вставки и деформирует трубки теплообменника печи.
Для безопасной зимней эксплуатации в Сибири необходимо соблюдать три правила:
- Мгновенный слив: Вода должна быть полностью слита из купели сразу после завершения банных процедур, не дожидаясь остывания печи до нуля.
- Опустошение печи и патрубков: При сливе необходимо открывать не только кран на чаше, но и сливной вентиль в самой нижней точке водяной рубашки или теплообменника печи. Если в трубке останется стакан воды, ночью ее разорвет льдом.
- Обогрев коммуникаций: Подземная сливная магистраль d110 мм прокладывается ниже глубины промерзания грунта либо утепляется скорлупой из экструдированного пенополистирола толщиной 50 мм и оснащается саморегулирующимся греющим кабелем мощностью от 16 Вт/м. Если система слива или кран все-таки замерзли, разогревать их открытым пламенем газовой горелки категорически запрещено — для плавной разморозки применяется строительный фен или горячая вода.
10 критических ошибок при проектировании и строительстве SPA-комплекса
Систематизируем главные проектные и монтажные просчеты, которые чаще всего допускаются при самостоятельном или неквалифицированном строительстве банных комплексов с террасой и купелью:
| № | Описание проектной или строительной ошибки | Физико-технический механизм дефекта | Практические последствия для владельца |
|---|---|---|---|
| 1 | Сборка силового каркаса из сырого пиломатериала (влажность >22%) | Усушка древесины внутри стены вызывает деформацию стоек, кручение бруса и неравномерную усадку здания на 5–6 см | Образование сквозных щелей, разрыв пароизоляции, промерзание углов, заклинивание окон и дверей, гниль внутри стен |
| 2 | Монтаж вагонки в парной вплотную к фольге без вентзазора | Отсутствие воздушной прослойки аннулирует теплоотражающий эффект фольги; пар конденсируется на тыльной стороне вагонки | Потемнение, гниение и плесень на обратной стороне кедровой отделки через 1–2 сезона, затхлый запах в парной |
| 3 | Прокладка кабелей в парной в металлических гофрах или трубах | Перепады температур (-40…+100 °C) вызывают образование обильного конденсата внутри металлорукава; металл корродирует | Короткое замыкание, разрушение изоляции, вынос опасного фазного напряжения на деревянные стены, риск пожара и травм |
| 4 | Отсутствие приточного канала вентиляции Bastu под печью | Без притока свежего воздуха нарушается конвективный цикл; в парной возникает дефицит кислорода и избыточное давление | Головные боли, слабость и удушье у людей при парении, сырой холодный пол, медленный и неравномерный прогрев бани |
| 5 | Игнорирование веса купели (1400 кг) при монтаже лаг террасы | Превышение допустимой статической нагрузки на деревянные балки в 4–5 раз (давление 900 кг/м² вместо нормы 150–200 кг/м²) | Сильный прогиб и перекос террасы, разрушение палубной доски, риск внезапного обрушения конструкции вместе с людьми |
| 6 | Врезка слива купели напрямую в бытовую станцию очистки (септик) | Залповый сброс 1000 л воды за 15 минут в 4 раза превышает приемный объем септика, вымывая активную бактериальную флору | Полный выход септика из строя, затопление электрики компрессора, заражение грунта, резкий запах канализации на участке |
| 7 | Нарушение противопожарного разрыва до границы участка или дома | Размещение горючих строений (класс С3) ближе 8 м к дому или 1–3 м к забору без учета теплового излучения при пожаре | Высокий риск переброса огня на соседние здания, судебные иски от соседей, штрафы МЧС и предписания о сносе комплекса |
| 8 | Опирание жесткой разделки дымохода на деревянные балки потолка | Жесткая связь дымохода со стропильной системой без компенсационного зазора передает усадочные и термические деформации | Растрескивание противопожарной разделки, появление щелей возле трубы, проникновение раскаленных газов на чердак, пожар |
| 9 | Вывод вытяжной трубы вентиляции Bastu на холодный чердак | Горячий влажный воздух из парной попадает в неотапливаемое чердачное пространство, конденсируясь на стропилах | Образование кубометров инея и льда на крыше зимой; весной лед тает, затопляя утеплитель потолка и вызывая гниение крыши |
| 10 | Оставление воды в купели или рубашке печи при сибирских морозах | Замерзание стоячей воды вызывает расширение льда на 9%, создавая внутреннее давление, превышающее прочность материалов | Разрыв деревянных клепок купели, трещины в пластиковой чаше, разрыв теплообменника печи и запорной арматуры |
Итоговый вывод
Проектирование современного домашнего SPA-комплекса на участке — это комплексная инженерная задача, не прощающая строительной самодеятельности и экономии на базовых материалах. Пытаясь построить баню, террасу и купель хозяйственным способом под открытым небом, владельцы часто сталкиваются с намоканием утеплителя еще на этапе сборки, покупают дешевые пленки вместо плотной фольги и монтируют опасную электрику, что приводит к дорогостоящему ремонту или потере строения.
Заводское модульное производство «Бани Алтая» полностью решает эти проблемы за счет строгой промышленной стандартизации:
- Мы используем только калиброванную древесину строгой камерной сушки (влажность 10–13%), что исключает усадку, щели и гниение стен;
- Сборка модулей происходит в идеальном микроклимате теплого цеха, где минеральная вата и каркас защищены от осадков;
- В каждой бане монтируется 100% герметичный пароизоляционный контур из алюминиевой фольги 100 мкм с проклейкой швов и вентиляционным зазором;
- Электропроводка выполняется исключительно термостойким силиконовым кабелем ПРКС (до +180 °C) по нормам ПУЭ с обязательной защитой УЗО;
- Конструкция террас и модулей изначально рассчитывается инженерами на экстремальные снеговые нагрузки Сибири и вес заполненной купели с водой.
Вы получаете готовый, протестированный на заводе премиальный SPA-комплекс, который доставляется на ваш участок и монтируется всего за один день без строительной грязи и шума. Конструкция рассчитана на безупречную службу в течение 50–70 лет даже в самых суровых климатических условиях.
Приезжайте на персональную экскурсию на наше заводское производство в Новосибирске, чтобы лично увидеть качество сборки и материалы, или закажите подробный инженерный каталог моделей у наших специалистов.
