Участок на склоне горы в Чемале или на берегу Катуни — это потрясающий вид, но серьезное инженерное испытание. Скальный монолит, крупный щебень и крутой уклон превращают классическую стройку с бетономешалками в бесконечный расход бюджета.
Строительство модульных домов и бань на каменистом грунте решает эту задачу за счет низкого веса конструкций и свайного фундамента с лидерным бурением. Модуль весит в 4–5 раз меньше каменного дома, не требует глубокого котлована и монтируется на стальные сваи с металлическим ростверком за 1–2 дня без разрушения естественного горного ландшафта.
Геология Горного Алтая: почему стандартные фундаменты не работают
Горный Алтай встретит любого застройщика специфическим набором геологических условий. От Чемала до Кош-Агача почвенный слой часто не превышает 20–30 см, под которым залегают скальные породы (граниты, сланцы, песчаники) или элювиальные щебенистые грунты.
Второй фактор — сейсмичность. Горный Алтай относится к зоне повышенной сейсмической активности. Согласно СП 14.13330.2018, расчетная сейсмичность для большинства районов составляет от 8 до 9 баллов по шкале MSK-64.
Третий фактор — уклон рельефа. Участки на горных склонах часто имеют перепад высот от 1,5 до 4 метров на пятне застройки. Если попытаться выкопать котлован под ленточный фундамент или монолитную плиту в таких условиях, вы столкнетесь с тремя проблемами:
- Невозможность работы стандартной техники: Экскаватор не может копать монолитную скалу — потребуется гидромолот или буровзрывные работы.
- Колоссальный расход бетона: Чтобы вывести ленту в уровень при перепаде в 2 метра, придется отлить трехметровую бетонную стену, работающую как подпорная.
- Нарушение гидрогеологии склона: Сплошной бетонный фундамент перерезает пути движения поверхностных и талых вод, создавая риски размыва почвы под домом.
«Обычная лента или плита на горном склоне — это прямой способ закопать в землю 2–3 миллиона рублей еще до начала возведения стен. Бетоновоз просто не поднимется по серпантину с уклоном 15 градусов, а залитый на скале бетон без анкеровки при первой же подвижке грунта начнет сползать вниз. На скале дом должен стоять на точечных опорах, заанкеренных прямо в монолит», — инженер-конструктор «Бань Алтая».
Сравнение фундаментных систем на скалистом и каменистом грунте
Чтобы выбрать оптимальную опору для модульного дома или SPA-комплекса в горах, сопоставим варианты по стоимости, скорости и инженерной надежности по требованиям СП 22.13330.2016.
| Тип фундамента | Технология монтажа на скале | Срок устройства | Затраты на участке | Сейсмостойкость |
|---|---|---|---|---|
| Свайно-винтовой с лидерным бурением | Бурение скалы пневмоударником на 1,5–2 м, установка стальной трубы, бетонирование ствола | 1–2 дня | Средние (вызов буровой установки) | Высокая (до 9 баллов при стальном ростверке) |
| Геошурупы (многовитковые сваи) | Вкручивание сваи-самореза в щебенистый грунт с конусной выемкой мелких камней | 1 день | Низкие | Высокая |
| Опорные бетонные тумбы | Расчистка скальной площадки, бурение анкеров в скалу, заливка тумб в опалубку | 3–5 дней | Средние | Средняя (требует точного расчета анкеровки) |
| Монолитная плита | Выемка скалы гидромолотом, щебеночная отсыпка, двойное армирование, заливка бетона | 14–21 день | Экстремально высокие | Низкая на уклоне без подпорных стен |
Технология свайного фундамента: как бурится и крепится скала
Для модульно-каркасных строений ключевым преимуществом является малый вес. Готовый модуль зимней комплектации передает на фундамент нагрузку от 150 до 250 кг/м², что в сочетании со снеговой нагрузкой IV района (240 кг/м²) легко воспринимается стальными сваями диаметром 108 мм.
Посадка здания на каменистом грунте выполняется одним из двух проверенных способов:
1. Лидерное бурение под стальные сваи
Если на участке залегает сплошной скальный массив, закрутить свую напрямую невозможно. В этом случае применяют малогабаритную буровую установку на гусеничном ходу.
Пневмоударный бур пробивает в скале лидерную скважину диаметром 115–120 мм на глубину ниже зоны сезонного промерзания (1,5–2.0 м). В готовое отверстие опускается горячеоцинкованная или покрытая двухкомпонентной эмалью свая диаметром 108 мм, после чего полость заливается пескобетоном. Свая становится монолитной частью скального массива.
2. Применение многовитковых геошурупов
На щебенистых и элювиальных грунтах (где скала разрушена на мелкие фракции и перемешана с песчаником) отлично работают геошурупы. В отличие от лопастных свай, геошуруп имеет нарезку по всей длине конуса. При вращении он смещает мелкий камень и вклинивается в грунт, работая по принципу самореза в твердой древесине.

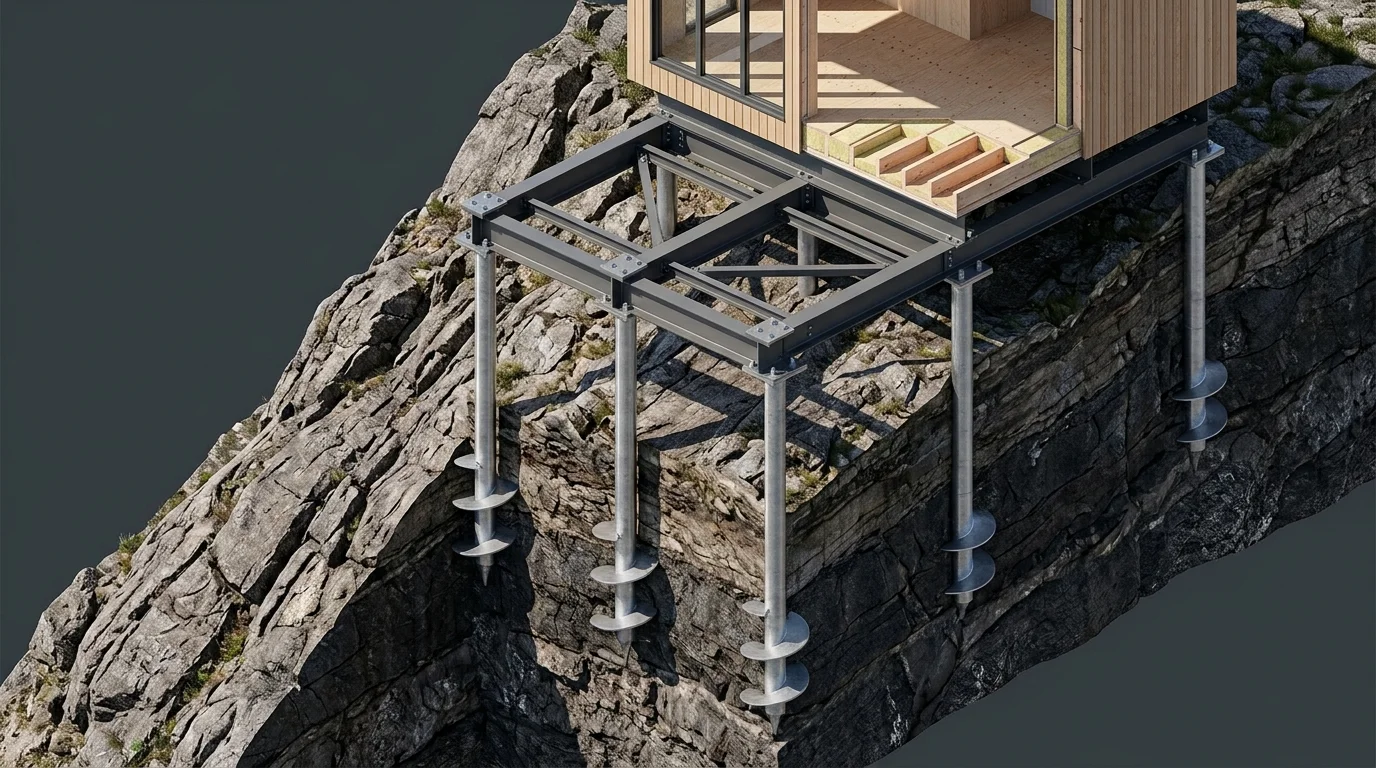

Нивелирование уклона металлокаркасом
При перепаде высот на участке верхние оголовки свай срезаются в единый горизонтальный уровень. Если высота выступающей части сваи превышает 0,8 метра, свайное поле обязательно связывается металлокаркасным ростверком — обвязкой из швеллера 16–20 или профильной трубы 100×100×4 мм с диагональными укосинами. Это полностью исключает боковые колебания здания.
Подробнее о том, как правильно рассчитать генплан и посадить здание на сложном рельефе, читайте в нашей статье про то, как расположить дом и баню на участке относительно сторон света.
Пространственная жесткость модулей «Бань Алтая» на свайном основании
Любой точечный фундамент на подвижном или сейсмоактивном грунте передает на здание неравномерные микро-усилия. Если построить на таком основании брусовый или газобетонный дом, стены дадут трещины, а панорамное остекление лопнет.
Модульные здания «Бань Алтая» лишены этого недостатка благодаря жесткой пространственной ферме каркаса.
- Сухой пиломатериал строго 10–13% влажности: Мы собираем силовые контуры только из сухой доски камерной сушки. Дерево не меняет геометрию, не сохнет на участке и не выкручивает стойки.
- Пространственная обшивка ОСП 9 мм: Вместо слабых укосин внешние стены обшиваются листовой плитой ОСП 9 мм, которая превращает каждую стену в жесткую диафрагму.
- Бетонная стяжка в ноль на производстве: Модули собираются не на временных деревянных стапелях, а на идеально ровном бетонном полу цеха. Это дает миллиметровую точность всех углов и диагоналей.
Детальный разбор стеновых конструкций и материалов смотрите в статье про анатомию стенового пирога.
«Мы собираем модуль из леса камерной сушки 10–13% в тёплом цеху. Дереву уже некуда усыхать — поэтому баню можно топить в день монтажа, а не ждать сезон усадки, как со срубом», — главный технолог «Бань Алтая».
В парной зимней комплектации мы используем физику термоса: стену закрывает алюминиевая фольга 50 мкм с проклейкой всех стыков алюминиевым скотчем, поверх которой через вентзазор 20 мм монтируется кедровая вагонка. Для безопасности в парной укладывается термостойкий кабель ПРКС (рабочая температура до +180 °C) с обязательной защитой линии УЗО на 30 мА.
Доставка и монтаж в труднодоступных районах Алтая
Главная проблема строительства в горах — логистика. Узкие горные дороги, отсутствие мостов через ручьи и крутые повороты не позволяют загнать на участок стандартный длинномер.
Инженеры «Бань Алтая» решают эту проблему еще на этапе проектирования модуля:
- Габаритный транспорт: Модули проектируются в транспортном габарите (ширина до 2,55 м или до 3,4 м с разрешением Росавтодора), что позволяет перевозить их на компактных низкорамных площадках.
- Крупноузловая сборка: Если на участок физически невозможно проехать манипулятором или длинномером, комплекс доставляется крупноузловыми домокомплектами (панелями заводской готовности) и собирается на месте за 3–5 дней.
- Монтаж за один день: В местах с нормальным подъездом готовый модуль снимается краном и монтируется на свайный ростверк за 6–8 часов.
Подробный разбор транспортных габаритов, подъездных путей и работы автокрана на сложных участках описан в материале о доставке модульной бани на участок.
Итог: чек-лист застройщика на каменистом участке в горах
- Не копайте скалу под монолитную плиту: используйте малый вес модульного дома и ставьте свайный фундамент.
- Заказывайте лидерное бурение: пневмоударник легко пройдет скальный монолит на требуемые 1,5–2 метра.
- Связывайте высокие сваи ростверком: при уклоне участка от 10 градусов стальная обвязка из швеллера с укосинами обязательна.
- Выбирайте заводской сухой каркас: только сухая древесина (10–13% влажности) и пространственная обшивка ОСП выдержат сейсмику Горного Алтая до 9 баллов.
- Доверяйте логистику профессионалам: проверяйте транспортные габариты и возможность работы автокрана на вашем участке до заключения договора.
